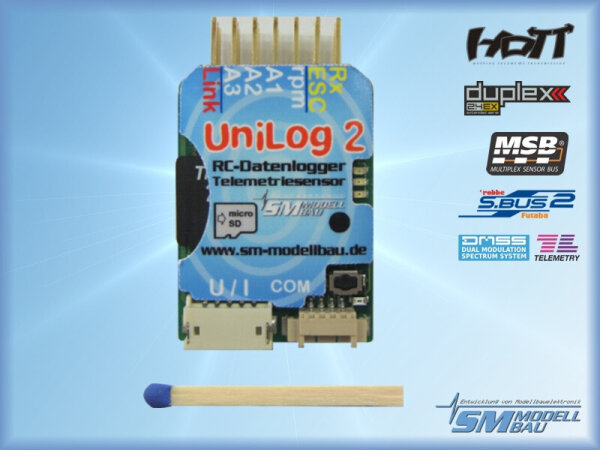

UniLog 2

Artikelnummer: SM3000
HAN: SM3000
Kategorie: HOTT
Hersteller: SM-Modellbau

Mit dem kleinen leistungsstarken RC-Datenlogger und Telemetriesensor können Spannung, Strom, Höhe, Leistung, Kapazität, Drehzahl, Temperatur und Einzelzellenspannung in einem Modellflugzeug gemessen, gespeichert und anschließend bequem mit unserem UniDisplay direkt vor Ort oder nachträglich am PC bzw. Laptop ausgewertet werden. Volle Unterstützung für die Telemetrie von Jeti Duplex, Multiplex M-Link, Graupner HoTT, Futaba, JR DMSS, FrSky, Spektrum (über Spektrum-Adapter) und PowerBox Core.

98,00 €

inkl. 19% USt. ,

Momentan nicht verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Der kleine leistungsstarke RC-Datenlogger und Telemetriesensor speichert und überträgt V / A / W / mAh / Wmin / rpm / °C / Einzelzellen / Höhe / Vario

Der UniLog 2 ist der Nachfolger unseres erfolgreichen Datenloggers UniLog. Alle bekannten Funktionen des UniLog wurden übernommen und mit aktueller Technik auf den neuesten Stand gebracht. Zahlreiche neue Funktionen sind dazu gekommen, so dass praktisch keine Wünsche mehr offen bleiben.

Telemetrie über 2,4 GHz Systeme mit Rückkanal ist jetzt fester Bestandteil des UniLog 2 und voll integriert. Entsprechend unserer Philosophie möglichst viele Systeme zu unterstützen, spricht auch der UniLog 2 die Sprache von Jeti Duplex, Multiplex M-Link, Graupner HoTT, Futaba, JR DMSS, FrSky und Spektrum (über Spektrum-Adapter).
Die verwendete Telemetrie muss im UniLog 2 nur einmal in den Einstellungen vorgegeben werden. Das geschieht entweder über unser PC Programm "UniLog 2 Tool" oder mit dem UniDisplay. Im Auslieferungszustand ist HoTT GAM ausgewählt.
Da auch ein zusätzlicher barometrischer (Luftdruck) Höhensensor mit großer Auflösung integriert ist, wird im Telemetriebetrieb auch ein Vario mit dem UniLog 2 realisiert. Ebenso sind umfangreiche Alarme programmierbar, die per Telemetrie über den jeweiligen Sender gemeldet werden.

Beim Betrieb mit Multiplex M-Link werden automatisch alle Daten auf dem Sensorbus durch den UniLog 2 mitgeloggt und ebenfalls auf die Speicherkarte geschrieben. Man erhält damit ganz nebenbei einen MSB Datenlogger.

Eine micro-SD Speicherkarte dient beim UniLog 2 als praktisch unbegrenzter Speicher.
Mit bis zu 20 Hz Aufzeichnungsrate und der micro SD Speicherkarte sind fast beliebig lange Aufzeichnungen mit hoher Detailauflösung möglich. Der Datenaustausch mit dem PC zur Auswertung ist damit auch denkbar einfach: Speicherkarte aus dem UniLog 2 nehmen und mit dem mitgelieferten Kartenleser in einen USB Port des PC stecken. Die Messwerte des UniLog 2 liegen als Textdateien auf der Speicherkarte vor. Die Darstellung und Auswertung der Daten erfolgt dann mit der bekannten Software LogView oder mit dem GNU DataExplorer. Durch die interne Echtzeituhr mit Batterie sind alle Messwerte immer mit Datum und Zeit versehen.

Neu ist auch die Möglichkeit der Einzelzellenspannungsmessung. Ein LiPo bis 6s kann direkt mit seinem Balancerstecker am UniLog 2 angeschlossen werden, die einzelnen Spannungen werden gemessen und aufgezeichnet und natürlich auch per Telemetrie übertragen.

Über unser UniDisplay können alle Messwerte des UniLog 2 auch direkt live betrachtet und die aufgezeichneten Daten von der Speicherkarte gelesen werden. Minimal- und Maximal-Werte können schnell aus den gespeicherten Aufzeichnungen abgerufen und angezeigt werden. Alle Einstellungen und Alarme lassen sich selbstverständlich auch komfortabel per UniDisplay programmieren.

Egal ob Segler, Kunstflugmaschine, Hubschrauber, HLG oder Slowflyer, der UniLog 2 kann auf Grund seines geringen Gewichtes und der kompakten Größe nahezu in jedem Bereich eingesetzt werden. Natürlich ist der UniLog 2 nicht nur für den Modellflug geeignet. Er kann ebenso in RC-Boote, RC-Autos usw. eingebaut werden.

Sie erwerben mit dem UniLog 2 einen in allen Belangen leistungsfähigen universellen RC-Datenlogger und Telemetriesensor, der die Möglichkeiten moderner Elektronik ausnutzt, um Ihnen als kleiner Helfer eine große Hilfe im Umgang mit Ihren RC-Modellen zu sein.

Und das kann der UniLog 2:

komplette Vermessung von Elektroantrieben mit Strom-, Spannungs-, Leistungs-, Kapazitäts-, Drehzahl- und Temperaturmessung (Strom-, Drehzahl- und Temperatursensoren sind in verschiedenen Varianten separat erhältlich)
micro SD Speicherkarte
nahezu unbegrenzte Aufzeichnung und einfaches Auslesen der Daten
volle Telemetrieunterstützung für Jeti Duplex, Multiplex M-Link, Graupner HoTT, Futaba, JR DMSS, FrSky, Spektrum (über Spektrum-Adapter) und PowerBox Core, inklusive barometrischem Vario
interne Echtzeituhr (mit Batterie für mindestens 5 Jahre)
alle Messungen werden mit echtem Zeitstempel, also Datum und Uhrzeit, versehen
Speicherraten von 1 Messung pro Sekunde (1 Hz) bis 20 Messungen pro Sekunde (20 Hz)
alle Sensoren des UniLog können weiter verwendet werden
Balanceransschluss für LiPo Einzelzellenmessung bis 6s
Höhenmessung mit automatischer Nullung nach dem Einschalten
Strommessbereich je nach angeschlossenem Sensor bis 400 A, Spannung bis 60 V
Strom- und Spannungsaufnehmer steckbar (dadurch im Betrieb als reiner Höhenmesser / Vario z.B. in Seglern sehr klein und leicht)
Anschluss für Empfängersignal (Rx) und Signalausgang zum Regler (ESC)
universelle Anschlüsse für externen Drehzahlsensor und bis zu drei Temperatursensoren
Temperaturmessung auch mit PT1000 Sensoren für einen erweiterten Messbereich
Anschluss für Speed-Sensor (Best.-Nr. 2560) zur Messung von Fluggeschwindigkeiten
direkter Anschluss am GPS-Logger möglich zur Datenaufzeichnung in einer Datei
Aufzeichnung aller Daten auf dem Multiplex Sensorbus bei Betrieb mit M-Link
Aufzeichnung der Empfängerakkuspannung
Stromversorgung automatisch durch Empfänger- und/oder Antriebsakku
manueller Aufzeichnungsstart über eingebaute Taste
Start der Aufzeichnung durch verschiedene Bedingungen einstellbar
aktueller Status wird über drei LEDs signalisiert
direktes Betrachten der Messwerte live oder aufgezeichnet mit unserem UniDisplay
Parametereinstellungen über PC, UniDisplay und Telemetrie möglich
Unterstützung durch die LogView Software www.logview.info
LogView ist ein sehr umfangreiches und doch einfach zu bedienendes Auswerteprogramm für den PC, dass eine Vielzahl unterschiedlicher Mess- und Ladegeräte aus dem Modellbaubereich unterstützt.
einfache und anschauliche Auswertung der Messergebnisse mit Hilfe von Diagrammen am PC
kostenlose Firmwareupdates per Speicherkarte möglich (die Firmwaredatei finden Sie hier)
auf Grund seiner kompakten Größe und des geringen Gewichtes nahezu überall einsetzbar

Technische Daten und den kompletten Funktionsumfang entnehmen Sie bitte der Bedienungsanleitung.
