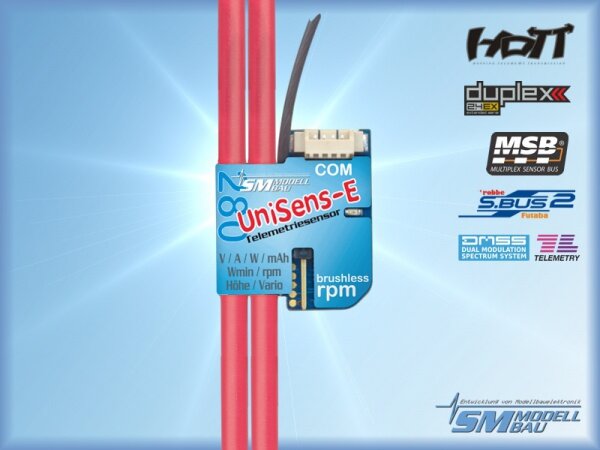

UniSens-E 280 A mit 2 x 4 mm² Silikonkabel
SM # 3115

Mit verbessertem Höhensensor V2

Der kleine leistungsstarke RC-Telemetriesensor misst und überträgt Spannung / Strom / Leistung / Kapazität / Energie / Brushless Drehzahl / Höhe / Vario

Der UniSens-E ist ein reiner Telemetriesensor speziell für alle Elektromodelle. Er ist so klein und leicht, gleichzeitig aber so leistungsfähig, dass er fast in jedem Modell eingesetzt werden kann. Entsprechend der Philosophie von SM-Modellbau möglichst viele Systeme zu unterstützen, spricht auch der UniSens-E die Sprache von Jeti Duplex (EX), Multiplex M-Link, Graupner HoTT, Robbe/Futaba FASSTest und JR DMSS. Der UniSens-E erkennt im Auslieferungszustand die Telemetriesysteme HoTT selbständig. Bei der Verwendung mit Jeti, Multiplex, Futaba oder JR muss die Telemetrie vorab in den Einstellungen vorgegeben werden. Zum Ändern der Einstellungen per PC oder für Firmwareupdates ist ein geeignetes USB-Interface wie die Best.-Nr. 2550 oder auch ein bereits vorhandenes USB Anschlusskabel wie von Jeti, Multiplex oder Graupner nötig. Siehe dazu auch die Anleitung.

Ohne weitere Sensoren kann der UniSens-E den kompletten Antrieb vermessen, also Spannung, Strom, Kapazität und sogar die Drehzahl. Als besonderer Clou ist nämlich bereits ein Brushless Drehzahlsensor fest eingebaut. Für die Messung der Drehzahl muss nur noch eine kleine Kabelverbindung zu einer der drei Motorphasen mit dem beiliegenden Kabel hergestellt werden. Da auch ein barometrischer (Luftdruck) Höhensensor mit großer Auflösung integriert ist, wird neben der Höhenmessung auch ein Vario mit dem UniSens-E realisiert. Ebenso sind umfangreiche Alarme programmierbar, die per Telemetrie über den jeweiligen Sender gemeldet werden.

Der UniSens-E ist mit verschiedenen Stecksystemen lieferbar, so dass im Normalfall nichts gelötet werden muss. Der Strommessbereich erstreckt sich symmetrisch in beide Richtungen. Damit spielt die Steckerbelegung, also ob der Akku Männchen oder Weibchen am Pluspol hat, keine Rolle. Die Messrichtung wird einfach im Setup eingestellt. Über unser UniDisplay können alle Messwerte des UniSens-E auch direkt live betrachtet und alle Einstellungen und Alarme programmiert werden.

Egal ob Segler, Kunstflugmaschine, Hubschrauber, HLG oder Slowflyer, der UniSens-E kann auf Grund seines geringen Gewichtes und der kompakten Größe nahezu in jedem Bereich eingesetzt werden. Natürlich ist der UniSens-E nicht nur für Flugmodelle geeignet. Er kann ebenso in RC-Boote, RC-Autos usw. eingebaut werden.

Sie erwerben mit dem UniSens-E einen in allen Belangen leistungsfähigen universellen RC-Telemetriesensor, der die Möglichkeiten moderner Elektronik ausnutzt, um Ihnen als kleiner Helfer eine große Hilfe im Umgang mit Ihren RC-Modellen zu sein.

Und das kann der UniSens-E:

komplette Vermessung von Elektroantrieben mit Strom-, Spannungs-, Leistungs-, Kapazitäts-, Drehzahl- und Höhenmessung
integrierter Brushless Drehzahlsensor
volle Telemetrieunterstützung für Jeti Duplex (EX), PowerBox Core, Multiplex M-Link, Graupner HoTT, Futaba FASSTest S.BUS2, JR DMSS, Fr Sky und Spektrum
Höhenmessung mit automatischer Nullung nach dem Einschalten barometrisches Vario
Strommessbereich bis 280 A in beide Richtungen, Spannung bis 60 V
Anschluss für Empfängersignal zur Fernsteuerung bestimmter Funktionen
direkter Anschluss am GPS-Logger 2 möglich zur Datenaufzeichnung in einer Datei
Messung der Empfängerakkuspannung
Stromversorgung durch Empfänger
aktueller Status wird über LED signalisiert
direktes Betrachten der Messwerte live oder aufgezeichnet mit unserem UniDisplay
Parametereinstellungen über PC, UniDisplay und Telemetrie möglich
PC Software für Einstellungen und Updates (SM UniSens-E Tool)
kostenlose Firmwareupdates über den PC mit unserem USB-Interface (Best.-Nr. 2550) oder auch mit bereits vorhandenen USB Anschlusskabeln wie von Jeti, Multiplex oder Graupner möglich (die Firmwaredatei finden Sie hier)
auf Grund seiner kompakten Größe und des geringen Gewichtes nahezu überall einsetzbar

Technische Daten und den kompletten Funktionsumfang entnehmen Sie bitte der Bedienungsanleitung.

Typische Verschaltungsbeispiele des UniSens-E im Modell:

1. nur Höhenmessung mit bereits im UniSens-E integrierten Höhensensor Anwendungsfall

2. Elektroantriebsmessung

Technische Daten:

Strommessbereich: 280 A in beide Richtungen, also - 280 A bis + 280 A
Folgende Belastungsdauern sind zulässig: - 200 A unbegrenzt - 240 A für 1 Minute - 280 A für 20 Sekunden. Je nach Stecksystem sind aber die Grenzen deutlich niedriger!) Sinnvolle Werte sind mit 2 x 4 mm² Silikonkabel: Dauer: 160 A / 20s: 200 A
Spannungsmessbereich: 0 bis 60 V
Höhenmessbereich: 0 bis 8000 m NN, beim Einschalten wird automatisch genullt
Empfängerspannungsmessung: 3,8 V bis 10 V
Datenrate: 10 Hz
Stromversorgung aus Empfängerversorgung über den Telemetrieanschluss (ab 3,8 V bis maximal 10 V)
Stromverbrauch: ca. 25 mA
externe Anschlüsse: 1 mal Anschluss für Telemetrie und Stromversorgung 1 mal Phasenanschluss für die Brushless Drehzahlmessung 1 mal Servoimpuls Eingang vom Empfänger COM Anschluss für UniDisplay, GPS-Logger oder PC

Abmessungen:

grüner MPX Stecker: 26 (38) x 29 x 9 mm
gelber XT60 Stecker: 26 (50) x 29 x 9 mm
4 mm Goldstecker: 26 (55) x 22 x 9 mm 5,5 mm Goldstecker: 26 (44) x 22 x 11 mm
2 x 4 mm² Silikonkabel: 26 x 22 x 14 mm, Kabellänge je Seite: 12 cm
Masse: 17g - 30g
Masse: 10 g - 14 g ohne Kabel (je nach Stecksystem), Anschlusskabel 4 g
Lieferumfang: UniSens-E mit integriertem Höhensensor / Vario Anschlusskabel zum Empfänger für Telemetrie / Stromversorgung Anschlusskabel für Brushless Drehzahlmessung ausführliche farbige Bedienungsanleitung
